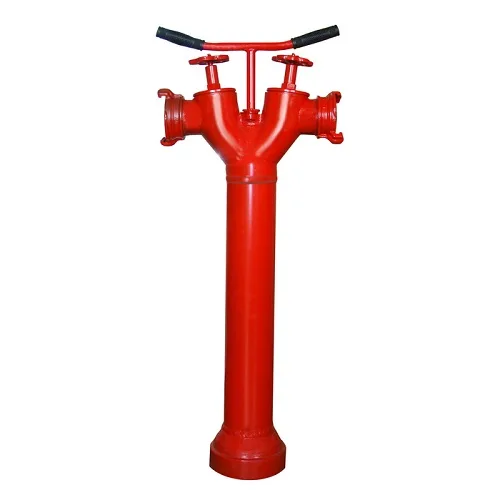

Колонка пожарная КПА

Пожарная колонки КП ДСТУ 2801-94 (ГОСТ 7499-95) используется для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров.
Колонка может применяться в районах с умеренным, холодным и тропическим климатом.
Принцип действия пожарной колонки КПА:
Пожарная колонка КПА устанавливается на гидрант таким образом, чтобы квадратный конец штока гидранта вошел в квадратную муфту торцового ключа колонки.
Пожарная колонка КПА навинчивается на гидрант вращением ее корпуса по часовой стрелке (торцовый ключ при этом не поворачивается).
После этого открывается клапан гидранта (при закрытых вентилях колонки) вращением против часовой стрелки торцового ключа (клапан гидранта полностью открывается при 10-14 оборотах торцового ключа) и вода из водопроводной сети поступает в полость пожарной колонки.
После присоединения рукавов к патрубкам пожарной колонки открываются вентили и вода из пожарной колонки поступает в рукавную линию.
Колонка пожарная КП (КПА) предназначена для открывания (закрывания) подземного гидранта и присоединения пожарных рукавов с целью отбора воды из водопроводных сетей на пожарные нужды.
Колонка изготовлена в климатическом исполнении У для категории размещения 1 по ГОСТ 15150-69.
Уcтройство колонки пожарной КПА
Колонка пожарная КПА состоит из нижнего и верхнего корпусов, ключа, вентиля и соединетельных головок.
Нижний и верхний корпусы соединены между собой болтами и уплотнены резиновым уплотнительным кольцом.
В нижней части колонки имеется резьбовое кольцо с внутренней специальной резьбой, предназначенной для навертывании колонки КПА на пожарный подземный гидрант.
В верхней части колонки имеются 2 вентиля с условным проходом Dу=80мм, предназначенные для перекрытия и регулировки потока воды проходящей через выходные патрубки, на которые в свою очередь, навернуты соединительные головки ГМН-80 для подсоединения к ним пожарных рукавов.

pozh-kolonka-1 38s RTEmagicC_kolonka-кпа.gif

Технические характеристики пожарной колонки КПА:
Наименование показателей
Нормы
Рабочее давление, МПа
1,0
Условный проход, мм:
входного патрубка
125
выходного патрубка
80
Число выходных патрубков, шт
2
Коэффициент гидравлического сопротивления, не более
10
Габаритные размеры, мм:
длина
1080
ширина
430
высота
190
Масса, кг
14
